دتکتورهای ریلی، بررسی و کاربردها

۶.۲. دتکتورهای وضعیت لوکوموتیو و واگن (Rolling Stock Condition Detectors)

این دتکتورها برای نظارت بر وضعیت مکانیکی، الکتریکی و هیدرولیکی اجزای قطار طراحی شده‌اند.

• فناوری‌ها:
  • حسگرهای ارتعاش: نظارت بر موتور، سیستم تعلیق و گیربکس.
  • حسگرهای دما و فشار: بررسی سیستم‌های خنک‌کننده، روغن و ترمز.
  • حسگرهای جریان و ولتاژ: تشخیص مشکلات در سیستم‌های برقی و الکترونیکی.
  • حسگرهای سایش: نظارت بر سایش لنت‌های ترمز و چرخ‌ها.
• کاربردها:
  • تشخیص زودهنگام خرابی‌های مکانیکی و الکتریکی.
  • بهینه‌سازی نگهداری و کاهش زمان توقف.
  • افزایش ایمنی و راحتی مسافران.
• مزایا:
  • افزایش عمر مفید تجهیزات.
  • کاهش هزینه‌های تعمیرات غیرمنتظره.
  • قابلیت ادغام با سیستم‌های مانیتورینگ بلادرنگ.
• چالش‌ها:
  • پیچیدگی یکپارچگی با سیستم‌های مختلف قطار.
  • نیاز به حسگرهای مقاوم در برابر شرایط سخت عملیاتی.
  • هزینه‌های بالای نصب در ناوگان‌های بزرگ.
• مثال عملی: سیستم‌های مانیتورینگ بلادرنگ در قطارهای TGV فرانسه، که داده‌های بیش از 100 حسگر را تحلیل می‌کنند.

۷.۲. دتکتورهای امنیتی (Security Detectors)

این دتکتورها برای شناسایی تهدیدات امنیتی مانند خرابکاری، دسترسی غیرمجاز یا مواد خطرناک طراحی شده‌اند.

• فناوری‌ها:
  • دوربین‌های مداربسته با تحلیل تصویر: تشخیص فعالیت‌های مشکوک با استفاده از هوش مصنوعی.
  • حسگرهای حرکتی و نفوذ: شناسایی ورود غیرمجاز به مناطق حساس.
  • اسکنرهای مواد خطرناک: تشخیص مواد منفجره یا شیمیایی در بار.
  • حسگرهای بیومتریک: کنترل دسترسی کارکنان به سیستم‌های حیاتی.
• کاربردها:
  • حفاظت از زیرساخت‌های ریلی و ایستگاه‌ها.
  • افزایش امنیت مسافران و بار.
  • واکنش سریع به تهدیدات امنیتی.
• مزایا:
  • کاهش ریسک‌های امنیتی در شبکه‌های ریلی شلوغ.
  • قابلیت ادغام با سیستم‌های نظارتی مرکزی.
  • افزایش اعتماد عمومی به سیستم‌های ریلی.
• چالش‌ها:
  • هزینه‌های بالای نصب و نگهداری سیستم‌های پیشرفته.
  • نیاز به نظارت انسانی برای تحلیل داده‌ها.
  • نگرانی‌های مربوط به حریم خصوصی در استفاده از دوربین‌ها.
• مثال عملی: سیستم‌های امنیتی در ایستگاه‌های راه‌آهن لندن، که از دوربین‌های مجهز به هوش مصنوعی استفاده می‌کنند.

۸.۲.دتکتورهای پانتوگراف و خطوط بالاسری (Pantograph and Overhead Line Detectors)

این دتکتورها برای نظارت بر وضعیت پانتوگراف و خطوط انتقال برق طراحی شده‌اند.

• فناوری‌ها:
  • دوربین‌های لیزری و مادون قرمز: بررسی سایش و آسیب‌های پانتوگراف.
  • حسگرهای ولتاژ و جریان: تشخیص نوسانات یا قطعی در خطوط بالاسری.
  • حسگرهای ارتعاشی و آکوستیک: شناسایی لرزش‌های غیرعادی در پانتوگراف.
  • حسگرهای یخ‌زدگی: تشخیص یخ روی خطوط بالاسری.
• کاربردها:
  • جلوگیری از قطعی برق در قطارهای برقی.
  • افزایش ایمنی و قابلیت اطمینان سیستم‌های برقی.
  • کاهش هزینه‌های تعمیرات خطوط بالاسری.
• مزایا:
  • تشخیص زودهنگام مشکلات برقی.
  • افزایش عمر مفید پانتوگراف و خطوط.
  • عملکرد در سرعت‌های بالا.
• چالش‌ها:
  • نیاز به نصب در نقاط مرتفع و دسترسی دشوار.
  • حساسیت به شرایط جوی مانند رطوبت و یخ‌زدگی.
  • هزینه‌های بالای حسگرهای لیزری.
• مثال عملی: سیستم‌های مانیتورینگ پانتوگراف شرکت Deutsche Bahn، که سایش پانتوگراف را با دقت 0.1 میلی‌متر تشخیص می‌دهند.

۳.فناوری‌های کلیدی در دتکتورهای ریلی

دتکتورهای مدرن از فناوری‌های پیشرفته‌ای بهره می‌برند که دقت، سرعت و قابلیت اطمینان آن‌ها را به‌طور چشمگیری بهبود بخشیده است. در این بخش، فناوری‌های کلیدی با جزئیات بررسی می‌شوند.

۳.۱.اینترنت اشیا (IoT)

• توضیح: اتصال دتکتورها به شبکه‌های دیجیتال برای جمع‌آوری و انتقال داده‌ها به مراکز کنترل.
• کاربردها: مانیتورینگ بلادرنگ، تحلیل داده‌های بزرگ، یکپارچگی با سیستم‌های مدیریت ترافیک.
• مزایا: کاهش تأخیر در انتقال داده‌ها، امکان تحلیل داده‌های گسترده.
• چالش‌ها: نیاز به زیرساخت‌های شبکه‌ای قوی، خطر حملات سایبری.

۲.۳.هوش مصنوعی (AI) و یادگیری ماشین

• توضیح: استفاده از الگوریتم‌های AI برای تحلیل داده‌های حسگرها، پیش‌بینی خرابی‌ها و بهینه‌سازی عملیات.
• کاربردها: نگهداری پیش‌بینانه، تشخیص الگوهای غیرعادی، بهینه‌سازی مصرف سوخت.
• مزایا: افزایش دقت پیش‌بینی‌ها، کاهش دخالت انسانی.
• چالش‌ها: نیاز به داده‌های آموزشی باکیفیت، پیچیدگی محاسباتی.

۳.۳. حسگرهای لیزری و لیدار

• توضیح: اسکن دقیق مسیرها، چرخ‌ها و زیرساخت‌ها با استفاده از لیزر.
• کاربردها: شناسایی نقص‌های میکروسکوپی، اسکن سه‌بعدی موانع.
• مزایا: دقت بالا (تا 0.01 میلی‌متر)، عملکرد در شرایط کم‌نور.
• چالش‌ها: هزینه‌های بالا، حساسیت به گردوغبار.

۴.۳.تصویربرداری حرارتی و مادون قرمز

• توضیح: تشخیص گرمای غیرعادی در اجزای مکانیکی یا برقی.
• کاربردها: شناسایی چرخ‌های داغ، خرابی‌های موتور، مشکلات پانتوگراف.
• مزایا: عملکرد در شب و شرایط جوی نامساعد.
• چالش‌ها: نیاز به کالیبراسیون دقیق، هزینه‌های بالای دوربین‌ها.

۵.۳. ارتباطات بی‌سیم 5G

• توضیح: انتقال سریع داده‌های حسگرها با تأخیر کم (کمتر از 1 میلی‌ثانیه).
• کاربردها: مانیتورینگ بلادرنگ، پشتیبانی از قطارهای خودکار.
• مزایا: سرعت بالا، ظرفیت انتقال داده‌های بزرگ.
• چالش‌ها: نیاز به زیرساخت‌های 5G، هزینه‌های پیاده‌سازی.

۶.۳.بلاک‌چین

• توضیح: ثبت امن و غیرقابل‌تغییر داده‌های حسگرها برای تحلیل و حسابرسی.
• کاربردها: اطمینان از صحت داده‌ها، شفافیت در نگهداری.
• مزایا: امنیت بالا، کاهش تقلب.
• چالش‌ها: پیچیدگی پیاده‌سازی، مصرف انرژی.

۷.۳. پردازش لبه (Edge Computing)

• توضیح: پردازش داده‌ها در محل حسگرها برای کاهش تأخیر و بار سرورهای مرکزی.
• کاربردها: تحلیل بلادرنگ داده‌های حسگرهای موانع و نقص ریل.
• مزایا: سرعت بالا، کاهش وابستگی به شبکه.
• چالش‌ها: نیاز به سخت‌افزارهای قدرتمند در محل.

۸.۳. حسگرهای آکوستیک و ارتعاشی

• توضیح: تحلیل صداها و ارتعاشات برای تشخیص نقص‌های مکانیکی.
• کاربردها: شناسایی ترک‌های ریل، خرابی‌های چرخ، مشکلات موتور.
• مزایا: حساسیت بالا، هزینه‌های نسبتاً پایین.
• چالش‌ها: حساسیت به نویزهای محیطی.

۴.ماشین‌های ریلی و نقش دتکتورها

ماشین‌های ریلی شامل لوکوموتیوها، واگن‌ها و تجهیزات نگهداری مسیر هستند که هرکدام به دتکتورهای خاصی برای عملکرد بهینه نیاز دارند.

۱.۴.لوکوموتیوها

• دتکتورهای موتور:
  • نظارت بر دما (تا 200 درجه سانتی‌گراد)، فشار روغن (تا 10 بار) و ارتعاش (فرکانس‌های 10 تا 1000 هرتز).
  • تشخیص مشکلات در سیستم‌های خنک‌کننده، توربوشارژر و انژکتورها.
• دتکتورهای ترمز:
  • بررسی فشار (4 تا 8 بار)، سایش لنت‌ها (حداقل ضخامت 10 میلی‌متر) و عملکرد سوپاپ‌ها.
  • تشخیص نشتی در سیستم‌های پنوماتیک.
• دتکتورهای الکتریکی:
  • نظارت بر ولتاژ (تا 25 کیلوولت در سیستم‌های برقی) و جریان (تا 1000 آمپر).
  • تشخیص اتصال کوتاه یا قطعی در مدارها.
• مثال: لوکوموتیوهای سری Vectron شرکت Siemens، مجهز به بیش از 200 حسگر برای مانیتورینگ بلادرنگ.

۲.۴.واگن‌ها

• دتکتورهای بار:
  • اندازه‌گیری وزن (تا 100 تن) و توزیع بار برای جلوگیری از ناپایداری.
  • تشخیص جابه‌جایی بار در واگن‌های باری.
• دتکتورهای درب و اتصالات:
  • اطمینان از بسته بودن درب‌ها (نیروی قفل تا 500 نیوتن).
  • بررسی اتصال ایمن بین واگن‌ها (فشار اتصال تا 1000 کیلونیوتن).
• دتکتورهای تعلیق و محور:
  • نظارت بر فشار فنرها (تا 50 بار) و دمای بلبرینگ‌ها (تا 120 درجه سانتی‌گراد).
  • تشخیص سایش یا ترک در محورها.
• مثال: واگن‌های باری شرکت DB Cargo، مجهز به حسگرهای IoT برای مانیتورینگ بار و محور.

۳.۴.تجهیزات نگهداری مسیر

• ماشین‌های بازرسی ریل:
  • مجهز به حسگرهای اولتراسونیک (فرکانس 2 تا 5 مگاهرتز)، لیزری (دقت 0.01 میلی‌متر) و مغناطیسی.
  • اسکن مسیر با سرعت 80 کیلومتر بر ساعت.
• ماشین‌های زیرکوب و پایدارساز:
  • استفاده از حسگرهای ارتعاشی (فرکانس 10 تا 500 هرتز) و لیزری برای تنظیم بالاست.
  • دقت تنظیم ریل تا 0.5 میلی‌متر.
• مثال: ماشین‌های بازرسی ریل شرکت Sperry Rail Service، که سالانه بیش از 100000 کیلومتر مسیر را اسکن می‌کنند.

۵.کاربردهای دتکتورها در سیستم‌های ریلی مدرن

دتکتورها در سیستم‌های ریلی مدرن کاربردهای گسترده‌ای دارند که شامل موارد زیر است:

• سیستم‌های سیگنالینگ پیشرفته:
  • پشتیبانی از سیستم‌های ETCS (سطوح 1، 2 و 3)، CBTC و PTC.
  • کاهش فاصله بین قطارها (تا 2 دقیقه) با استفاده از داده‌های دتکتورهای اشغال مسیر.
• قطارهای خودکار و نیمه‌خودکار:
  • استفاده از دتکتورهای موانع، شرایط محیطی و وضعیت قطار برای عملیات بدون راننده.
  • مثال: متروی لندن خط Elizabeth با سیستم CBTC
• نگهداری پیش‌بینانه:
  • تحلیل داده‌های حسگرها برای پیش‌بینی خرابی‌ها با دقت 95%.
  • کاهش 30 درصدی هزینه‌های نگهداری در شبکه‌های پیشرفته.
• مدیریت ترافیک ریلی:
  • بهینه‌سازی حرکت قطارها با استفاده از داده‌های بلادرنگ.
  • کاهش تأخیرات تا 20% در شبکه‌های شلوغ.
• افزایش ایمنی مسافران:
  • نظارت بر درب‌ها، سیستم‌های تهویه (دمای 18 تا 25 درجه سانتی‌گراد) و شرایط اضطراری.
  • مثال: قطارهای ICE آلمان با حسگرهای ایمنی مسافر.
• کاهش اثرات زیست‌محیطی:
  • بهینه‌سازی مصرف سوخت (تا 15% کاهش) و انتشار CO2 تا 10% کاهش.
  • مثال: قطارهای برقی شرکت SNCF فرانسه.

۶.استانداردها و مقررات

دتکتورهای ریلی باید با استانداردهای بین‌المللی و منطقه‌ای مطابقت داشته باشند. برخی از مهم‌ترین استانداردها عبارت‌اند از:

• UIC اتحادیه بین‌المللی راه‌آهن‌ها
  • UIC 518استاندارد بازرسی و نگهداری ریل.
  • UIC 714استاندارد طراحی حسگرهای ریلی.
• استانداردهای اروپایی (EN)
  • EN 50126مدیریت قابلیت اطمینان، دسترسی و ایمنی (RAMS).
  • EN 50128نرم‌افزارهای ایمنی در سیستم‌های ریلی.
  • EN 50129ایمنی سیستم‌های الکترونیکی.
• AREMA آمریکا
  • استانداردهای طراحی و نگهداری حسگرهای کنار مسیر.
  • الزامات برای دتکتورهای Hot Box و نقص ریل.
• IEEE و ISO
  • IEEE 1474استاندارد CBTC
  • ISO 22163مدیریت کیفیت در صنعت ریلی.
• سایر مقررات:
  • الزامات محلی در کشورهای مختلف مانند FRA در آمریکا، RDSO در هند
  • استانداردهای زیست‌محیطی برای کاهش انتشارات.

رعایت این استانداردها برای اطمینان از عملکرد ایمن، قانونی و یکپارچه دتکتورها ضروری است.

۷.چالش‌ها و محدودیت‌ها

دتکتورهای ریلی با وجود پیشرفت‌های چشمگیر، با چالش‌های متعددی مواجه هستند:

• هزینه‌های بالا:
  • نصب حسگرهای لیدار و لیزری: تا 50000 دلار به ازای هر واحد.
  • نگهداری سالانه: 5 تا 10 درصد هزینه اولیه.
• یکپارچگی با سیستم‌های قدیمی:
  • بسیاری از شبکه‌های ریلی از تجهیزات دهه 1980 استفاده می‌کنند.
  • نیاز به رابط‌های تبدیل مانند CAN bus به Ethernet
• شرایط محیطی:
  • عملکرد حسگرها در دماهای شدید (-40 تا +60 درجه سانتی‌گراد) یا رطوبت بالا (تا 95%).
  • حساسیت به گردوغبار، یخ و باران.
• حجم داده‌ها:
  • تولید روزانه تا 1 ترابایت داده در شبکه‌های بزرگ.
  • نیاز به سرورهای قدرتمند و الگوریتم‌های فشرده‌سازی.
• نیاز به نیروی متخصص:
  • کمبود مهندسان آموزش‌دیده برای نصب و تحلیل داده‌ها.
  • نیاز به دوره‌های آموزشی تخصصی (6 تا 12 ماه).
• امنیت سایبری:
  • خطر حملات هکری به شبکه‌های IoT و 5G
  • نیاز به پروتکل‌های رمزنگاری پیشرفته مانند AES-256
• کالیبراسیون و نگهداری:
  • نیاز به کالیبراسیون ماهانه برای حسگرهای لیزری و اولتراسونیک.
  • توقف موقت عملیات برای نگهداری.

۸.نوآوری‌ها و چشم‌انداز آینده

آینده دتکتورهای ریلی با پیشرفت‌های فناوری دیجیتال و هوشمندسازی بسیار امیدوارکننده است. برخی از نوآوری‌ها و روندهای آینده عبارت‌اند از:

• دتکتورهای خودکار و خودتعمیر:
  • حسگرهایی با قابلیت تشخیص و رفع مشکلات داخلی (مانند کالیبراسیون خودکار).
  • کاهش 50 درصدی هزینه‌های نگهداری.
• استفاده از پهپادها و ربات‌ها:
  • پهپادهای مجهز به لیدار و دوربین برای بازرسی مسیرها (سرعت 100 کیلومتر بر ساعت).
  • ربات‌های خودکار برای تعمیر ریل در مناطق صعب‌العبور.
• یکپارچگی با بلاک‌چین:
  • ثبت داده‌های حسگرها با سرعت 1000 تراکنش در ثانیه.
  • افزایش شفافیت و امنیت داده‌ها.
• هوش مصنوعی پیشرفته:
  • الگوریتم‌های پیش‌بینی با دقت 98% برای خرابی‌ها.
  • تحلیل ویدئوهای بلادرنگ برای تشخیص موانع.
• شبکه‌های 6G
  • تأخیر کمتر از 0.1 میلی‌ثانیه، ظرفیت 100 برابر 5G
  • پشتیبانی از میلیون‌ها حسگر در شبکه‌های بزرگ.
• قطارهای هوشمند:
  • قطارهایی با بیش از 1000 حسگر متصل به شبکه‌های IoT
  • مثال: پروژه Hyperloop با دتکتورهای یکپارچه.
• دتکتورهای انرژی‌کارآمد:
  • حسگرهایی با مصرف انرژی کمتر از 1 وات.
  • استفاده از پنل‌های خورشیدی برای تغذیه حسگرها.
• واقعیت افزوده (AR)
  • نمایش داده‌های حسگرها در هدست‌های AR برای تکنسین‌ها.
  • افزایش سرعت تعمیرات تا 30%.

۹.مطالعات موردی

برای درک بهتر کاربرد دتکتورها، چند مطالعه موردی واقعی با جزئیات ارائه می‌شود:

۱.۹.شبکه ریلی ژاپن (شینکانسن)

• دتکتورهای مورد استفاده:
  • حسگرهای لرزه‌ای (حساسیت 0.01 گال).
  • دتکتورهای موانع لیدار (دقت 0.1 متر).
  • حسگرهای یخ‌زدگی (تشخیص دمای زیر 0 درجه سانتی‌گراد).
• کاربرد:
  • توقف اضطراری در کمتر از 2 ثانیه در زمان زمین‌لرزه.
  • شناسایی موانع در سرعت‌های 320 کیلومتر بر ساعت.
• نتیجه:
  • صفر حادثه مرگبار در 50 سال عملیات.
  • کاهش 90 درصدی تأخیرات ناشی از شرایط محیطی.

۲.۹.شبکه ریلی آلمان (Deutsche Bahn)

• دتکتورهای مورد استفاده:
  • حسگرهای پانتوگراف (دقت 0.1 میلی‌متر).
  • دتکتورهای نقص ریل اولتراسونیک (فرکانس 3 مگاهرتز).
  • حسگرهای IoT برای واگن‌ها (100 حسگر به ازای هر واگن).
• کاربرد:
  • نگهداری پیش‌بینانه برای قطارهای ICE
  • کاهش 25 درصدی مصرف انرژی با بهینه‌سازی پانتوگراف.
• نتیجه:
  • کاهش 20 درصدی هزینه‌های نگهداری (معادل 100 میلیون یورو در سال).
  • افزایش قابلیت اطمینان به 99.8%.

۳.۹.شبکه ریلی آمریکا (Amtrak)

• دتکتورهای مورد استفاده:
  • دتکتورهای Hot Box حساسیت دمایی 0.5 درجه سانتی‌گراد.
  • حسگرهای نقص چرخ لیزری (دقت 0.01 میلی‌متر).
• کاربرد:
  • شناسایی زودهنگام خرابی‌های بلبرینگ در قطارهای باری.
  • کاهش حوادث خروج از ریل.
• نتیجه:
  • کاهش 30 درصدی حوادث مکانیکی.
  • صرفه‌جویی 50 میلیون دلار در هزینه‌های تعمیرات.

۴.۹.شبکه ریلی هند (Indian Railways)

• دتکتورهای مورد استفاده:

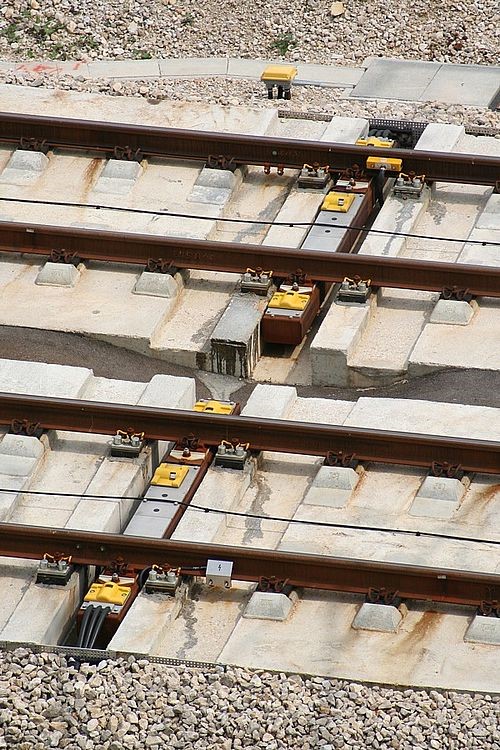

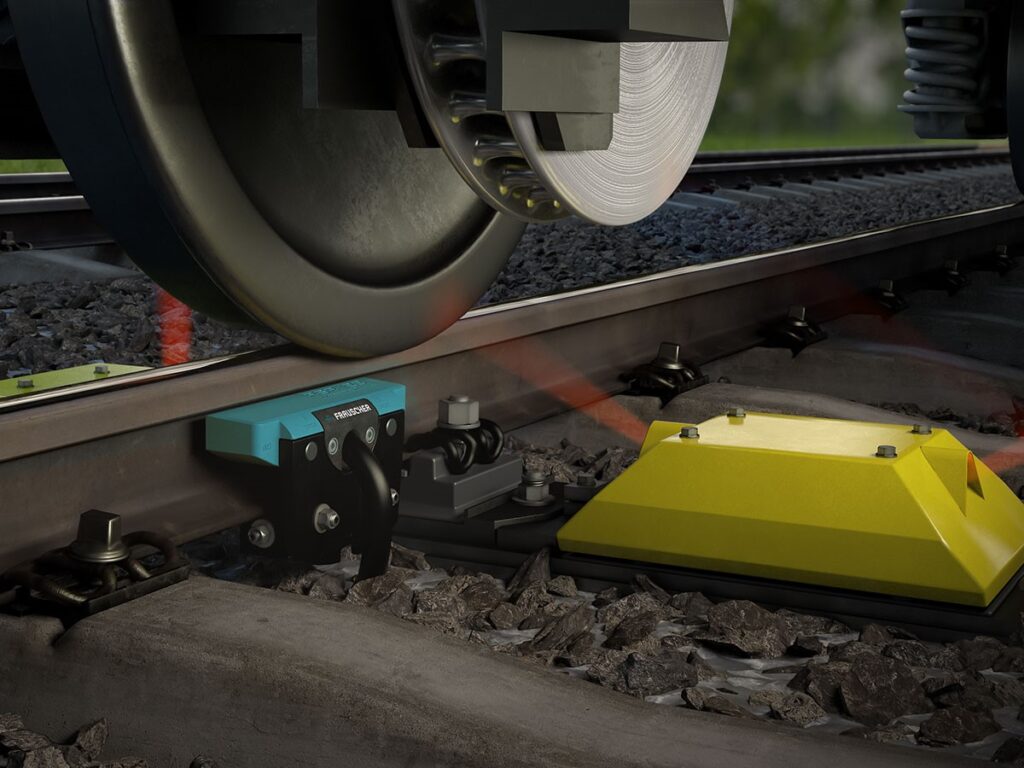

  • حسگرهای اشغال مسیر Axle Counter.
  • دتکتورهای نقص ریل اولتراسونیک.
  • حسگرهای شرایط محیطی برای مناطق موسمی.
• کاربرد:
  • مدیریت ترافیک در یکی از شلوغ‌ترین شبکه‌های ریلی جهان.
  • جلوگیری از حوادث در مناطق با بارندگی سنگین.
• نتیجه:
  • کاهش 15 درصدی حوادث ریلی در 5 سال.
  • افزایش ظرفیت شبکه تا 10%.
